一、使用說明：

　　軸向內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。

二、參數：

　　型號：DN32-DN8000

　　壓力級別：0.1Mpa-2.5Mpa

　　連接方式：

　　1、法蘭連接

　　2、接管連接

　　產品軸向補償量：18mm-400mm

三、內壓式波紋補償器對支座作用力的計算：

　　　內壓推力：F=100·P·A　　　　 軸向彈力：Fx=Kx·（f·X）

　　橫向彈力：Fy=Ky·Y 　　　　　　　彎 矩：My=Fy·L

　　彎 矩：Mθ=Kθ·θ 　　　　　合成彎矩：M=My+Mθ

　　式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm

　　Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm

　　Kθ：角向剛度N·m/度　　　　　　　　　　θ ：角向?qū)嶋H位移量度

　　P：工作壓力MPa A：波紋管有效面積cm2(查樣本)

　　L：補償器中點至支座的距離m

四、應用舉例：

　　某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境低溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。

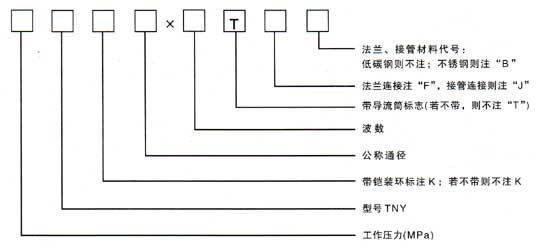

舉例：0.6TNY500TF

　　表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。
